今天和大家聊一聊激光焊接,激光焊接简单理解就是采用激光作为能量,来融化材料,实现材料间的焊接。
既然要实现激光焊接,首先就来弄明白,什么是激光?

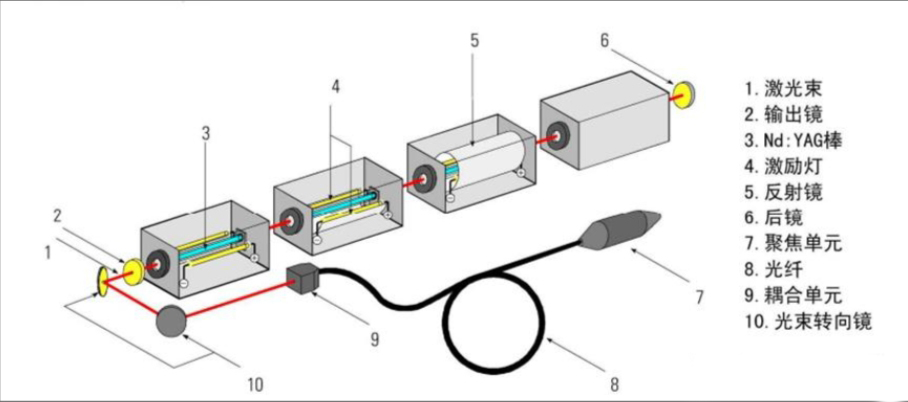

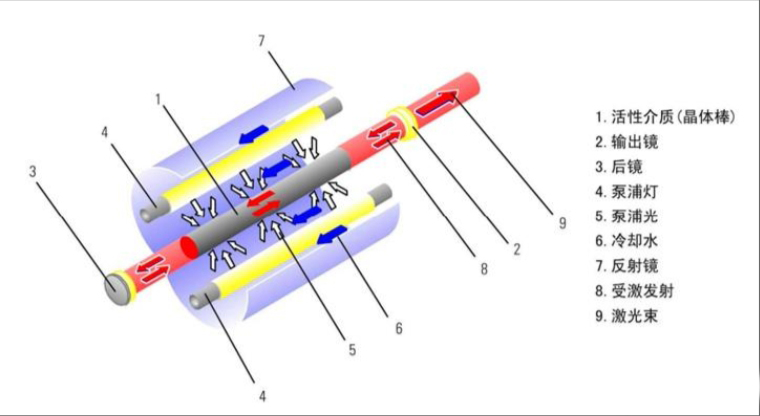

激光简单理解就是一束光,这束光的亮度很亮,把亮光聚集在一起,可以形成很高的能量,产生这种能量的设备叫激光器,我们来看一张激光器的结构图:
图片看上去很简单,但图片具体表达的是什么意思呢?
中间灰色的棒子叫YAG,中文名叫钇铝石榴石(好绕口),其实看上去就是一根玻璃棒,在玻璃棒里放了一些钕元素,放了钕元素的玻璃棒看上去会变漂亮,玻璃棒变成粉色。
为什么要放钕呢?
钕这种元素很不稳重,一旦受到刺激就发光。
我们需要激光,那么就要不停的刺激钕,钕就不停的发光,钕这种元素发出的光(波长)很稳定——1064nm!
因为这个波长超出了人眼能识别的范围,我们看不见。
刺激钕元素的灯,叫泵浦灯,这个灯类似于日常用的日光灯,灯经常闪来闪去是会坏的,过个几年等变得不亮了就要更换。
激光棒激发出来的光要收集利用起来,要用两个光学镜片堵在激光棒的两边,像两个闸门一样,让光按照一定方向射出来。
这个图就是把3个激光器给串在一起,把激光能量一步一步加大,然后沿着红色和黑色的路线传输。
因为激光的传输是采用光纤传输的,这种激光器也叫光纤传导激光器。

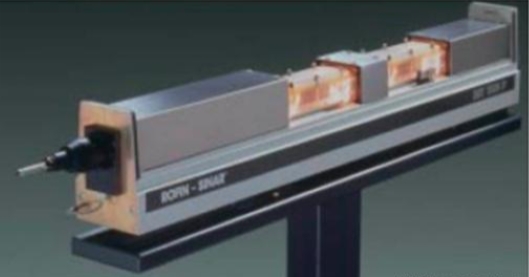

激光器的外观是这样的,如果在激光发射的过程中盯着激光器看,激光器里的电灯一闪一闪,会亮瞎大家的双眼,所以在使用激光器的过程中,要戴好防护眼镜。

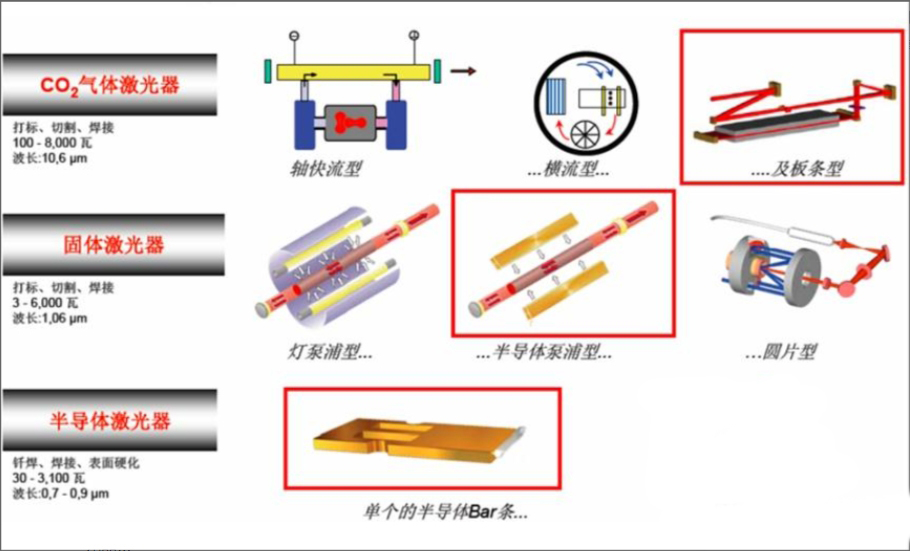

刚才讲了一款激光器,科学家们又根据产生激光的不同物质,把激光器分成了气体激光器、固体激光器、半导体激光器。来张图:
简单的理解就是,产生激光的物质是气体,就叫气体激光器,产生激光的物质是固体,就叫固体激光器…

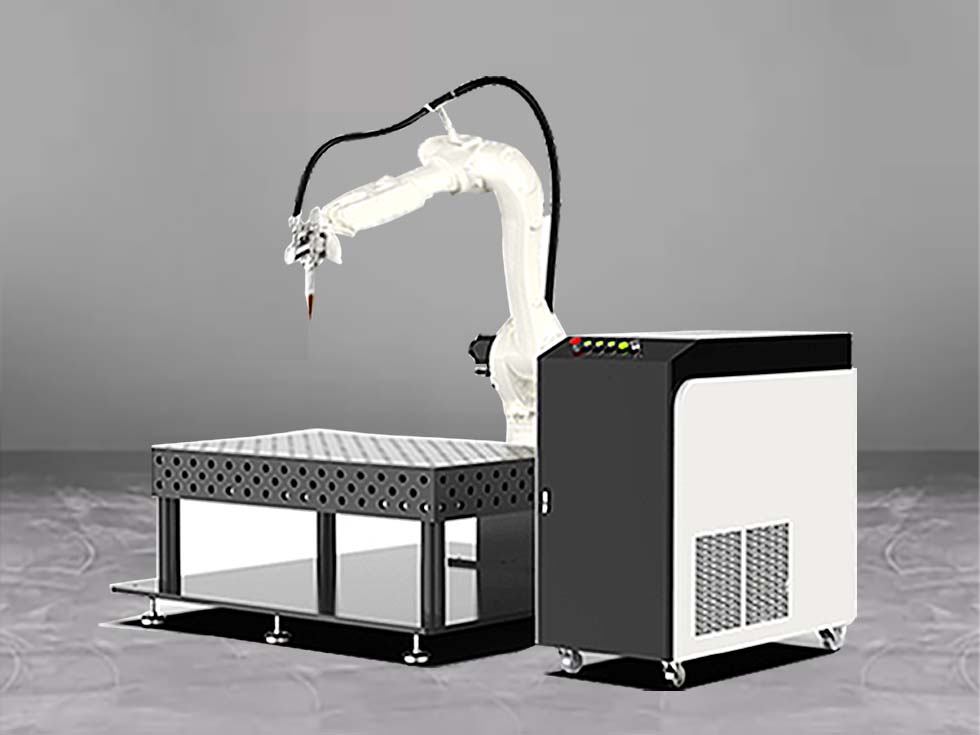

把激光器和工作台、控制软件等组装在一起,就成了激光焊接设备,设备的外观有各种各样的…
有大有小,有高有低,可以根据不同的使用条件来定制,在这给大家准备一个实例:
激光器介绍完了,要开始介绍焊接了。

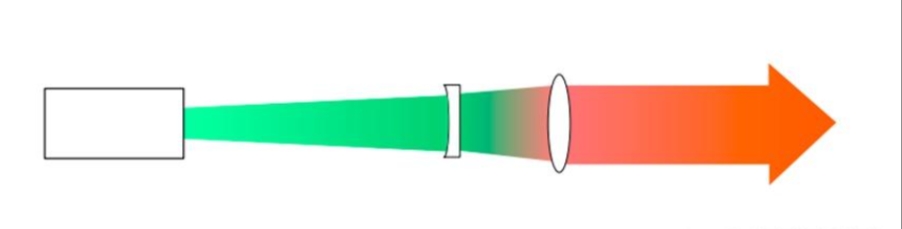

激光器产生了激光,经过外部的一些光学镜片进行聚焦,这个动作类似我们拿着放大镜在太阳下面烧纸片,纸片经高温过一会儿就着火了。
激光焊接的动作和这个是一样的,大多数时候我们要烧的材料是金属,我们的光源是激光器。

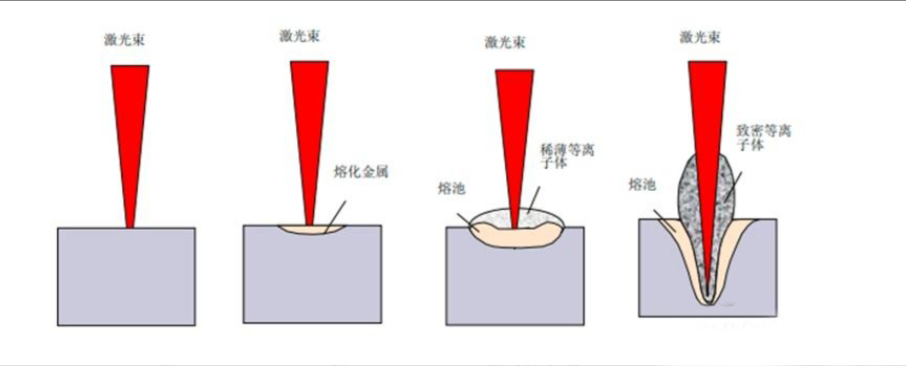

激光照射到材料上时,分了几个动作,就是烧的时间越长,材料烧得越深。

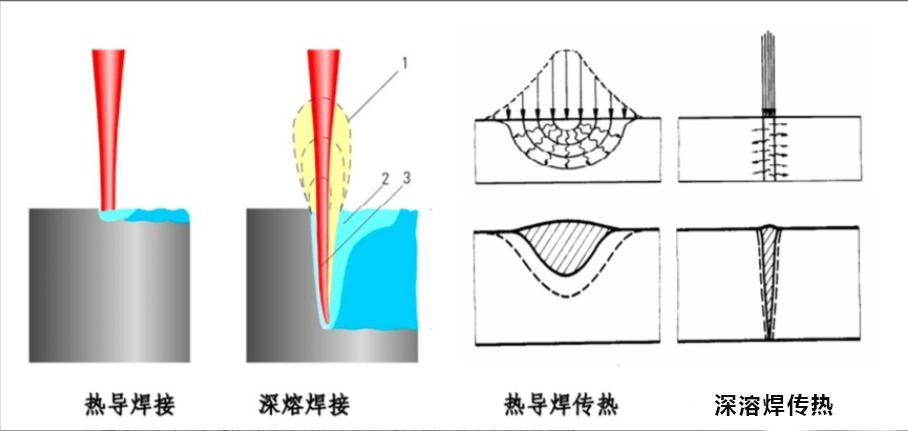

根据材料融化的不同深度,可以将焊接过程划分为热传导焊接和深熔焊接。

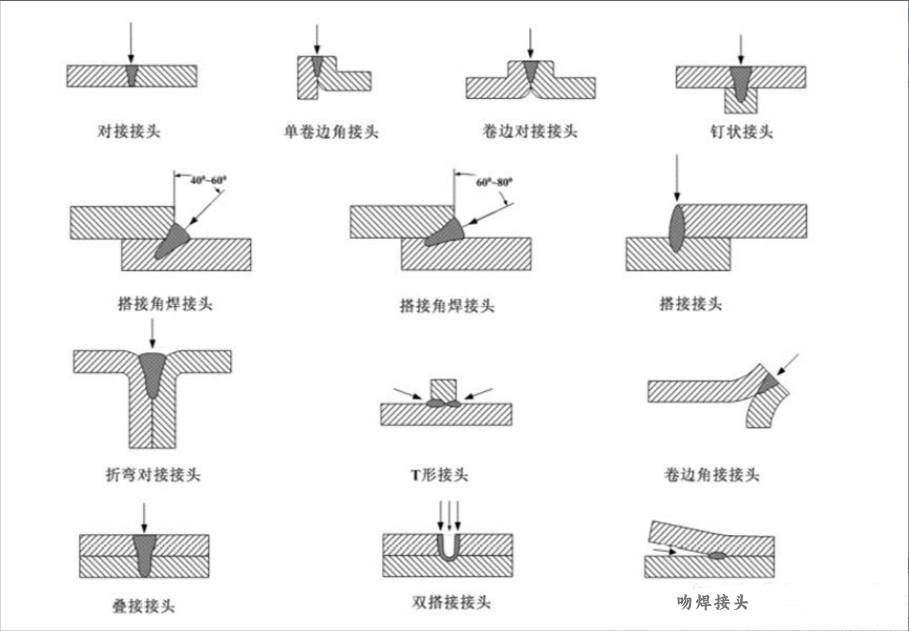

在焊接两个工件之间,根据工件的不同搭接方式,分了不同的名称。
万变不离其宗的是,因为激光光斑很小,工件搭接以后要尽量平整,装配间隙要尽可能小。

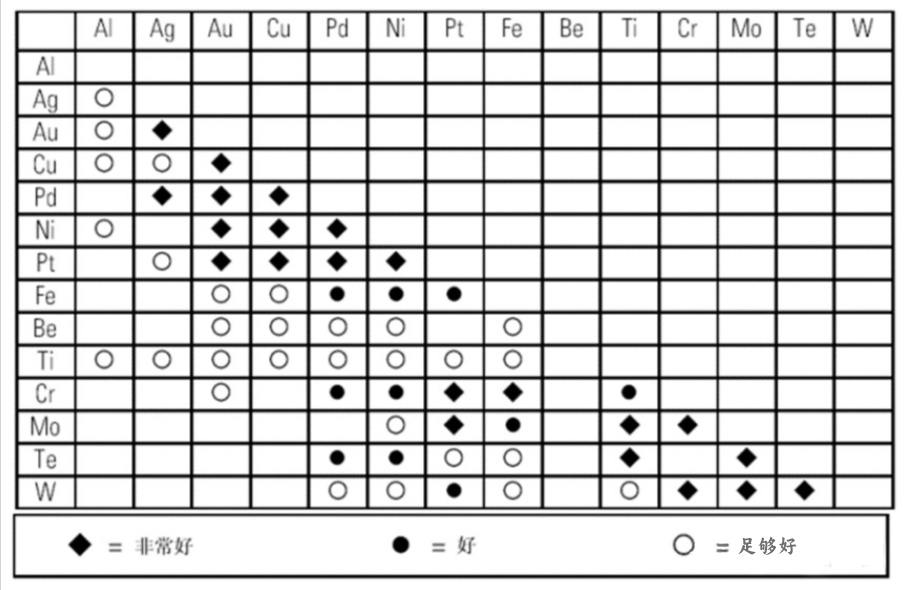

专家们根据不同材料之间的焊接性,总结了一张表。
这张表可以初步判断不同金属之间的焊接性如何,当然,这里面还有很多细节,比如不锈钢的焊接就分不同牌号之间的焊接,铝合金也有不同牌号,同种金属不同牌号之间的材料焊接性有很大差异,细节就不赘述了…

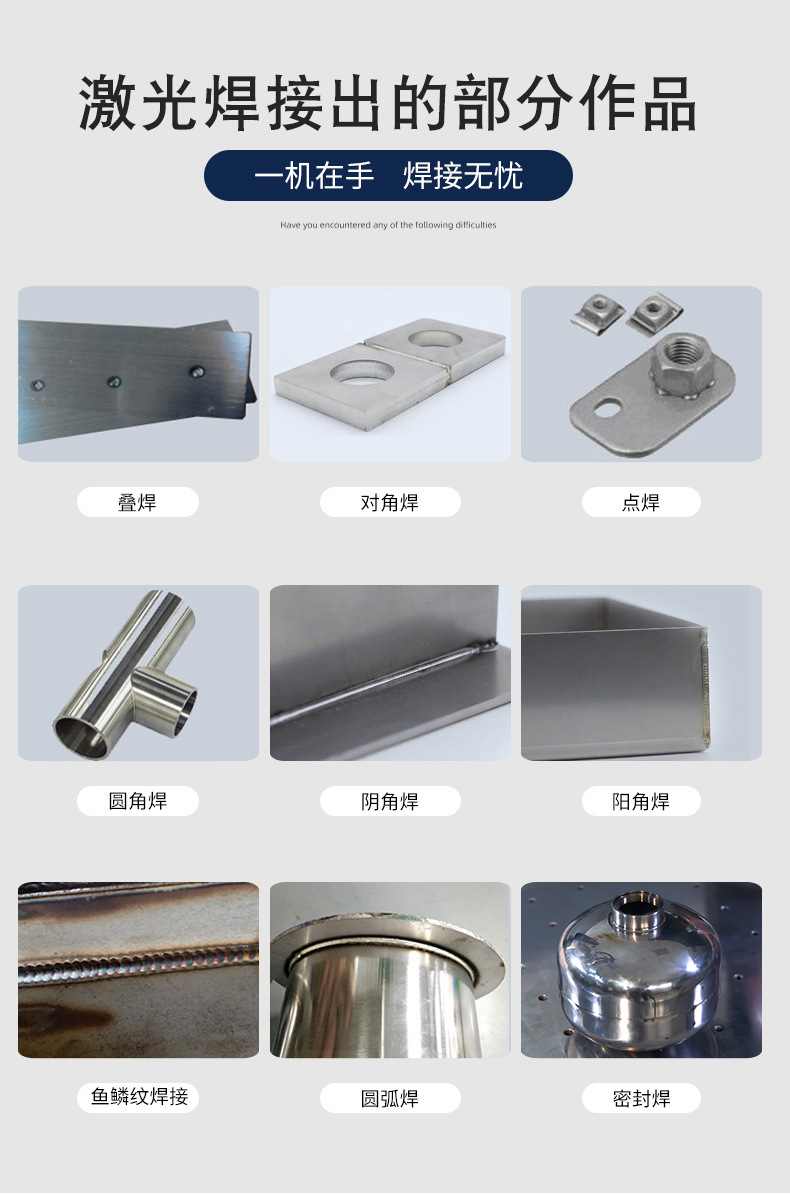

最后,放几张激光焊接后的产品
